Камера воздушного охлаждения SACC
Характеристики
| Модель | SACC-1000 | SACC-2000 | SACC-3000 | SACC-4000 | |
| Максимальная пропускная способность воздуха | м³/ч | 1 000 | 2 000 | 3 000 | 4 000 |
| Производительность холодного воздуха | кВт | 13.5 | 27.5 | 40 | 55 |
| Мощность вентилятора | кВт | 0.55 | 0.75 | 1.5 | 2.2 |
| Совместимость с чиллерами | HP | 8 / 5 | 12.5 / 10 | 15 / 12.5 | 25 / 20 |
| Температура выходящего воздуха | °C | 11 / 13.5 | 11 / 14 | 11 / 16 | 11 / 14 |
| Диаметр трубопровода охлаждающей воды | дюйм | 1.5 | 2 | 2 | 2 |
| Диаметр дренажного отверстия | дюйм | 1.5 | 2 | 2 | 2 |
| Диаметр трубопровода холодного воздуха | дюйм | 8 | 8 | 10 | 10 |
| Размеры (HxWxD) | мм | 1100x1000x960 | 1420x1100x1000 | 1650x1280x1100 | 1720x1600x1430 |
| Масса нетто | кг | 240 | 280 | 310 | 380 |
| Цена | |||||
■ Особенности
Стандартная комплектация
- Камера оснащена защитой от неправильного чередования и обрыва фаз, перегрузки и высокой температуры. При неисправности одновременно срабатывают звуковой сигнал и сигнальная лампа, что обеспечивает безопасную и надёжную эксплуатацию оборудования.
- Температура воздуха на выходе регулируется в диапазоне 11–16 °C. Температурный контроллер с дисплеем обеспечивает непрерывное отображение температуры выходящего воздуха.
- Камера оснащена выдвижным воздушным фильтром простой конструкции. Фильтрующую сетку удобно извлекать и очищать.
- Датчик разрежения контролирует всасывающий воздушный канал и позволяет своевременно выявить засорение фильтрующей сетки.
Дополнительная комплектация
- Кожух возвратного воздуха устанавливается по заказу и позволяет повторно использовать охлаждённый воздух, выходящий из камеры.
■ Область применения
В камерах серии SACC применяется эффективный теплообменник, обеспечивающий передачу тепла от поступающего воздуха к охлаждающей воде.
В результате снижаются температура воздуха и температура точки росы, а на выходе получают воздух температурой 11–16 °C.
Оборудование предназначено для переработки пластмасс, в частности:
- для охлаждения формуемых изделий холодным воздухом на установках выдува пакетов;
- для осушения пресс-форм;
- для предотвращения образования конденсата на пресс-формах.
■ Принцип работы
Камера SACC должна работать совместно с водяным чиллером или централизованной системой охлаждённой воды.
Охлаждённая вода поступает в теплообменник, где охлаждает и осушает высокотемпературный входящий воздух.
Центробежный вентилятор всасывает воздух, пропускает его через теплообменник и подаёт охлаждённый воздух через выходной патрубок.
Нагретая после теплообмена вода возвращается через выходной патрубок в чиллер или систему охлаждённой воды для повторного использования.
В серии SACC используется высокоэффективный теплообменник для передачи тепла между входящим воздухом и охлаждающей водой. Это позволяет снизить температуру входящего воздуха до 12–24 ℃ на выходе. Эта серия подходит для экструзионно-выдувных линий, стереотипных установок для продувки мешков холодным воздухом, осушения пресс-форм и предотвращения образования конденсата в пресс-формах.
Камера воздушного охлаждения SACC: зачем и когда нужна
Камера воздушного охлаждения помогает держать температуру процесса литья под контролем с первых минут запуска линии. Она препятствует образованию конденсата и стабилизирует производство преформ и других изделий, снижает брак. Оборудование хорошо показывает себя на экструзии и выдуве, где важны ровная геометрия и повторяемость. Поток подготовленного воздуха снимает избыточное тепло, а изделие быстрее выходит на стабильный режим. В итоге проще выдерживать толщину, блеск и механические свойства, меньше корректировок и остановок.
Камера охлаждения воздухом: устройство и выбор без сложностей
Камера охлаждения воздухом подает на зону формования ровный поток нужной температуры и расхода. Внутри — теплообменный блок и автоматика, которые поддерживают заданные параметры без резких колебаний. Для корректного подбора мы учитываем тип линии, производительность, условия в помещении и связку с чиллером или осушителем. Это позволяет избежать переохлаждения и лишних энергозатрат, а еще упрощает обслуживание и монтаж.
Чтобы мы быстро рассчитали решение, подготовьте несколько пунктов:
- Вид продукции и материал, толщина или диапазон толщин
- Требуемая производительность и целевая температура воздуха
- Размеры зоны охлаждения и доступное место в линии
- Условия в цехе, вентиляция, ограничения по шуму
- Планы на интеграцию с существующей автоматикой и чиллером
Камера воздушного охлаждения: заказ и поддержка Shini в России
Устройство подбирается под вашу задачу, а комплект ставим так, чтобы он работал вместе с уже установленным оборудованием. Мы помогаем с расчетом, габаритами, схемой подключения и сервисом после запуска. По итогам вы получаете устойчивую температуру в зоне формования, предсказуемое качество и меньше простоев на переналадки.
Оставьте запрос на сайте shini.ru или свяжитесь с нами любым удобным способом.
Телефон 8-800-777-57-60, время работы 9:00 18:00, e-mail info@shini.ru.
Если нужно коммерческое предложение или презентация, пришлем в ответ на письмо и уточним сроки поставки.
Форма заказа
■ Размеры
На чертежах используются следующие обозначения:
- W — общая ширина;
- W1 — ширина основного корпуса;
- D — глубина;
- H — высота.
■ Подключение и порядок работы
Перед запуском камеры SACC вход охлаждённой воды необходимо соединить с выходом охлаждённой воды чиллера или централизованной системы охлаждения.
Выход охлаждённой воды камеры SACC необходимо соединить с входом чиллера или системы охлаждения.
Требуемую температуру воздуха на выходе можно получить, регулируя:
- расход подаваемой охлаждённой воды;
- температуру охлаждённой воды.

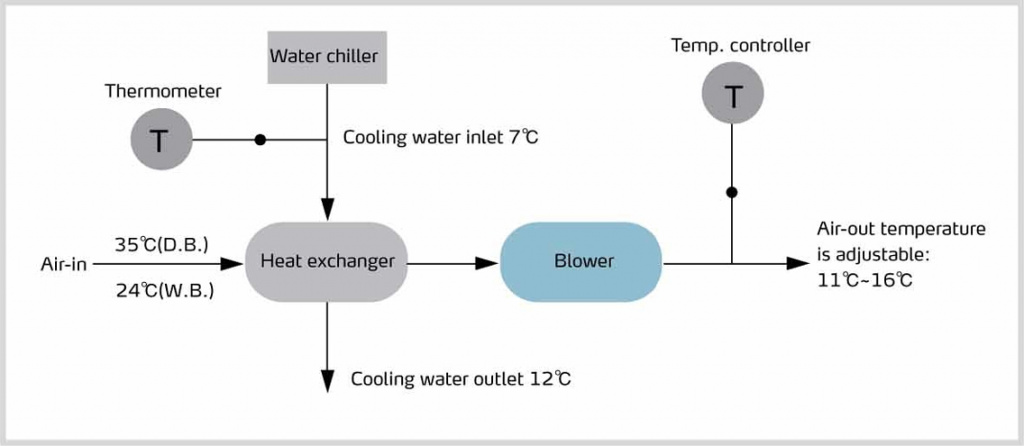

■ Обозначения на схеме
- Thermometer — термометр;
- Water chiller — водяной чиллер;
- Cooling water inlet 7 °C — вход охлаждённой воды, 7 °C;
- Air-in — входящий воздух;
- 35 °C (D.B.) — 35 °C по сухому термометру;
- 24 °C (W.B.) — 24 °C по влажному термометру;
- Heat exchanger — теплообменник;
- Cooling water outlet 12 °C — выход охлаждённой воды, 12 °C;
- Blower — вентилятор;
- Temp. controller — температурный контроллер;
- Air-out temperature is adjustable: 11–16 °C — температура воздуха на выходе регулируется в диапазоне 11–16 °C.
■ Подробный принцип работы
После включения камеры SACC охлаждённая вода начинает циркулировать через теплообменник.
Центробежный вентилятор, воздухосборный кожух, теплообменник и входной воздушный патрубок образуют замкнутый воздушный канал.
Горячий наружный воздух засасывается в теплообменник, отдаёт тепло охлаждённой воде и одновременно осушается.
Затем охлаждённый воздух через воздухосборный кожух поступает к центробежному вентилятору и выходит через патрубок холодного воздуха.
Температура выходящего холодного воздуха измеряется и отображается температурным контроллером.
Для повторного использования охлаждённого воздуха может устанавливаться дополнительный кожух возвратного воздуха.
